SQS系列汽水混合器
產品簡介
SQS系列汽水混合器利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被使用在生活、生產用熱水采暖和熱力除氧等系統中。該加熱器主要由噴管、殼體、網板、墊圈等部分組成，被加熱水通過呈拉爾管狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向的小孔噴入水中，二者在高速流動中瞬間良好混合，以達到加熱的目的 。長期運行實踐證明，該產品使用效果良好，用戶配套供應大小頭、各種閥門、儀表、水泵、溫控器等后，給用戶帶來的方便，同時保障了系統的正常運行。
結構及原理
該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾管狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小孔噴入水中，兩者在高速流動中瞬時良好混合，以達到加熱水的目的 ，調節蒸汽側閥門（手動或電動調節閥），就可得到所需溫度的熱水。
工作特性
對于不同型號規格的加熱器，為了加熱不同溫度的熱水，在額定流量D1（t/h）下，所需蒸汽量可由下式計算：
D0=D1C1（T2-T1）/（i0"-C2T2）=D1（qT2-qT1）/（i"-C2T2）式中：
C1-水在T1溫度下比熱（KJ/Kg·℃）
C2-水在T2溫度下比熱（KJ/Kg·℃）
T1-進入加熱器水溫（℃）
T2-加熱后的水溫（℃）
i"-進入加熱器在壓力P0下的飽和蒸汽熱焓（KJ/Kg）
●開式系統蒸汽消耗量表（飽和蒸汽壓力為0.4MPa）
|
SQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
|
額定進水流量D 1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
加熱溫差℃ |
20 |
0.039 |
0.081 |
0.146 |
0.228 |
0.325 |
0.520 |
0.813 |
1.138 |
1.951 |
3.145 |
5.366 |
|
40 |
0.081 |
0.188 |
0.303 |
0.471 |
0.672 |
1.076 |
1.681 |
2.353 |
4.034 |
7.507 |
11.092 |
|
60 |
0.125 |
0.261 |
0.469 |
0.730 |
1.043 |
1.669 |
2.609 |
3.652 |
6.261 |
10.952 |
17.217 |
|
80 |
0.173 |
0.360 |
0.649 |
1.009 |
1.441 |
2.306 |
3.603 |
5.045 |
8.649 |
15.135 |
23.784 |
●循環系統蒸汽消耗量t/h
|
SQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
|
額定進水流量D 1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
加熱溫差℃ |
70-95 |
0.054 |
0.112 |
0.201 |
0.312 |
0.446 |
0.714 |
1.116 |
1.562 |
2.678 |
4.687 |
7.366 |
|
70-110 |
0.088 |
0.183 |
0.330 |
0.514 |
0.734 |
1.174 |
1.830 |
2.569 |
4.404 |
7.706 |
12.110 |
|
70-130 |
0.137 |
0.286 |
0.454 |
0.800 |
1.143 |
1.829 |
2.857 |
4.000 |
6.857 |
12.000 |
18.807 |
安裝使用說明
（一）本設備的使用條件
1、安全運行條件:進入加熱器的蒸汽壓力---
SQS-4～SW-24 P0≤1.6MPa， SQS-32～SQS-48 P0≤1.0MPa
2、良好運行條件
SQS-4～SQS-24 P1+0.05≤P0≤0.6MPa 式中：P0-------蒸汽工作壓力 （MPa）
SQS-32～SQS-48 P1+0.05≤P0≤0.35MPa P1-------進水壓力 （MPa）
對于SQS-32～SQS-48產品在循環系統中，如果進水壓力較高（不能滿足 P1+0.05≤P0條件時，加熱器應裝設在水泵的吸水側，采用熱水循環泵，使之良好運行。
3、SQS-32～SQS-48，一般應在地面上設支架或去墩，其負載按500Kg考慮，SQS-4～SQS-24，一般裝在插墻支架或其它金屬支架上。
4、混合器系統中所用的閥門，安裝的位置可參照安裝圖
5、啟停
a. 在開式系統中，先開水側閥門；后開蒸汽閥門；停止運行時，先關蒸汽閥門再關水側閥門。
b. 在循環系統中，一般水的管路閥門是開的，只啟、停水泵。因此投入使用時，先啟動水泵，后開蒸汽閥門；停止時先關蒸汽閥門，后停水泵。
6、對于經常停電的熱水采暖系統，應在蒸汽管路上設置高溫電磁閥。當有電時，電磁閥處于常溫位置；當停電時，電磁閥處于關閉位置，自動截?cái)嗥矗Ｕ舷到y(tǒng)安全。
7、為了防止水進入蒸汽管，故蒸汽管靠近加熱器處應裝設止回閥。
8、水的壓力損失：本加熱器裝設在循環水泵出口側，未加入蒸汽時，其壓力損失為50KPa；當裝在水泵入口側，未加入蒸汽時，其壓力損失為0.15MPa左右。在加入溫差蒸汽后，其壓力損失為零。
9、采用過熱蒸汽作熱源時，為降低噪聲，可采取逐級加熱（分段加熱）的方式或蒸汽減溫等辦法。
10、開始投入運動時，有輕微的水擊現象，但很快即可自行消失。
11、在開式系統中，進水壓力P1大于2.0kg/cm2。當熱源采用加熱蒸汽時，應分段加熱。
運用范圍
1. 用于熱水采暖系統中，作加熱設備，代替原面式（間接）換水器。

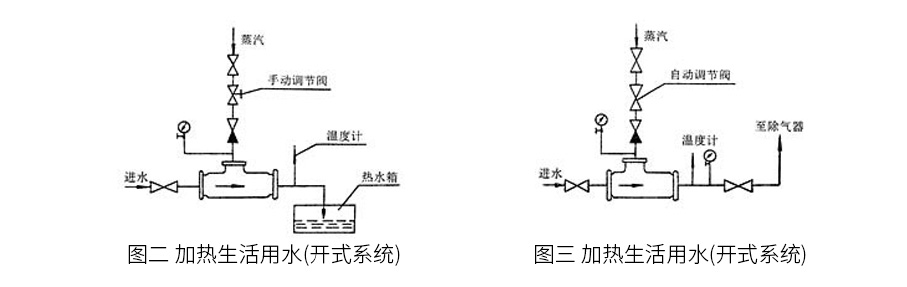

2. 用于浴室加熱熱水送入水箱，代替熱水箱中原高噪聲、強振動的蒸汽直接加熱方式（花管）。（圖二）
3. 用于除氧器預熱軟水（熱水除氧）。
（三）安裝方式： 本設備采用水平或垂直安裝均可。
（四）在以電動泵為循環動力的熱水采暖系統中，本混合器安裝在水泵進水側的條件：
A、混合器出口水溫度必須低于水泵入口壓力下沸騰的水溫，即不能使水泵入口之水汽化；
B、必須低于水泵本身允許的工作溫度。
（五）使用系統中必須設置的閥門、儀表及附表。
|
蒸汽側 |
進水側 |
出水側 |
|
|
管路閥門儀表使用系統 |
截止閥 |
止回閥 |
電磁閥 |
壓力表 |
調節閥 |
截止閥 |
壓力表 |
溫度計 |
截止閥 |
壓力表 |
溫度計 |
|
熱水采暖循環系統 |
√ |
√ |
※ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
浴室用水加熱系統 |
|
※ |
|
√ |
√ |
√ |
|
|
√ |
|
√ |
|
除氧水預熱 |
√ |
√ |
※ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
附表：訂配套閥門儀表表
注：1.“※”為根據具體設計決定是否采用。
2. 采暖和除氧是否設自動控制由具體設計提出。
3. 上述配套產品，我廠可配套提供。
訂貨須知
使用單位訂貨時，須向廠方提供以下資料，以便選擇合理的加熱器。
1. 加熱水量（或循環水量）D1 （t/h）；
2. 飽和蒸汽壓力 P0 （MPa）；
3. 進水壓力 P1 （MPa）；
4. 進水溫度 T1 （℃）；
5. 出水溫度 T2 （℃）
